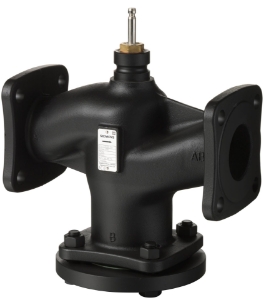

Artikelnummer: S55202-V109
Hub: Ab DN 100: 40 mm, Bis DN 80: 20 mm
Leckrate: 0…0.02 % vom kvs
DN: 80
kvs: 100 m³/h
Medium: Kaltwasser , Warmwasser , Heisswasser , Wasser mit Frostschutz , Wasser , Solen , Demineralisiertes Wasser nach VDI2035 / SWKI_BT102-01
Mediumstemperatur: -10…150 °C
Ventilkennlinie: Gleichprozentig , kvs 250/400 linear
Stellverhältnis: DN 15 .. 25: >50 , DN 40...150: >100
Betriebsdruck zulässig: 1000 kPa
Werkstoff Ventilkörper: Grauguss EN-GJL-250
Werkstoff Innengarnitur: ≤ DN 40: CrNi-Stahl/Messing , ≥ DN 50: CrNi-Stahl/Rg5
Nenndruck / PN Klasse: PN 10
SAX..: Δpmax: 75 kPa
SAX..: Δps: 125 kPa
SAV..: Δpmax: 225 kPa
SAV..: Δps: 250 kPa
SKD..: Δpmax: 125 kPa
SKD..: Δps: 175 kPa
SKB..: Δpmax: 400 kPa
SKB..: Δps: 450 kPa
